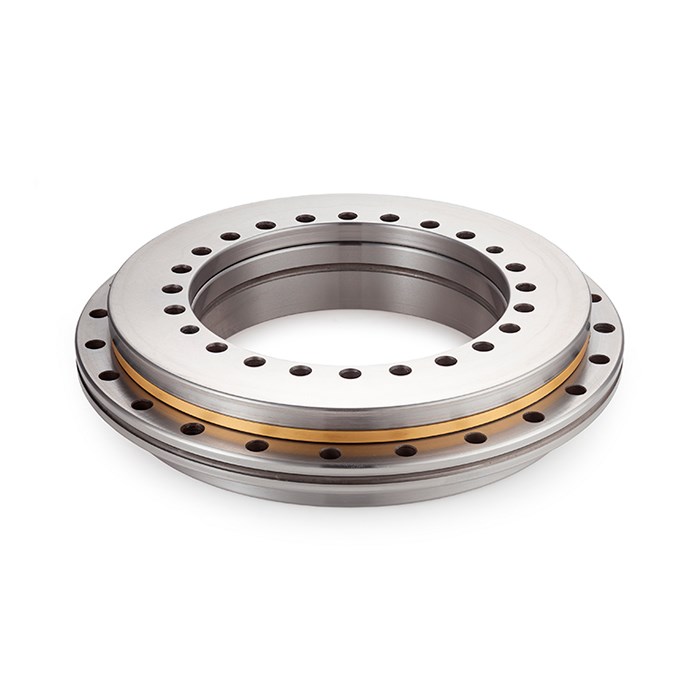

ОПУ прецизионная серия для поворотных кругов (столов) YRT80
Артикул:
3905
Вес:
0
кг.
Под заказ
Количество:
|
Наружный диаметр De, мм
|
146 -0,011
|
|
Размер W, мм
|
4,2
|
|
Высота H1, мм
|
23,35 ±0,15
|
|
Высота H2, мм
|
35
|
|
Диаметр Fi, мм
|
92
|
|
Диаметр Fe, мм
|
138
|
|
Диаметр D1, мм
|
130
|
|
Количество отверстий Ni
|
10
|
|
Количество отверстий Ne
|
12
|
|
Диаметр отверстия под головку болта L, мм
|
10
|
|
Внутренний диаметр Di, мм
|
80 -0,009
|
|
Высота C, мм
|
12
|
|
Диаметр крепежного отверстия he, мм
|
4,6
|
|
Диаметр крепежного отверстия hi, мм
|
5,6
|
|
Биение, μм
|
3
|
