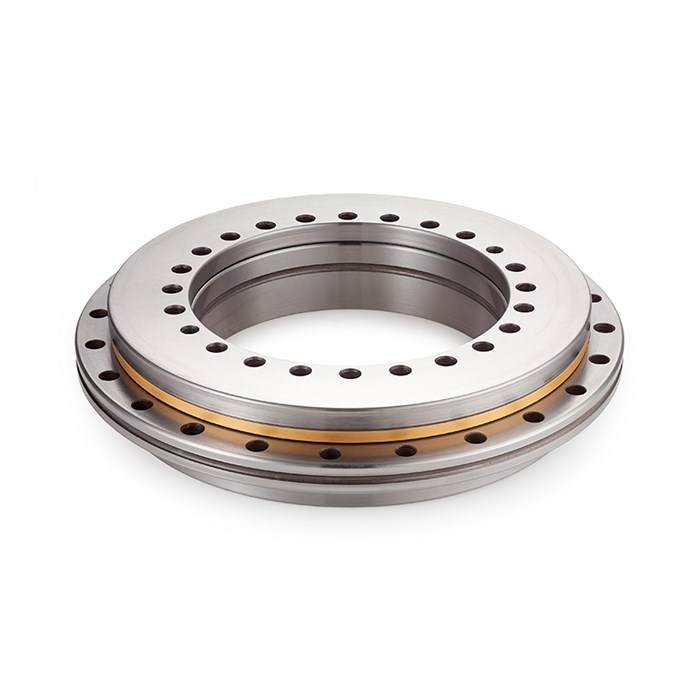

ОПУ прецизионная серия для поворотных кругов (столов) YRT150
Артикул:
3897
Вес:
0
кг.
Под заказ
Количество:
|
Наружный диаметр De, мм
|
240 -0,015
|
|
Размер W, мм
|
6,2
|
|
Высота H1, мм
|
26 ±0,175
|
|
Высота H2, мм
|
40
|
|
Диаметр Fi, мм
|
165
|
|
Диаметр Fe, мм
|
225
|
|
Диаметр D1, мм
|
214
|
|
Количество отверстий Ni
|
34
|
|
Количество отверстий Ne
|
33
|
|
Диаметр отверстия под головку болта L, мм
|
11
|
|
Внутренний диаметр Di, мм
|
150 -0,013
|
|
Высота C, мм
|
12
|
|
Диаметр крепежного отверстия he, мм
|
7
|
|
Диаметр крепежного отверстия hi, мм
|
7
|
|
Биение, μм
|
3
|
